Монофазен агрегат за ток 39.1А 3000 об./мин 25 л
Описание

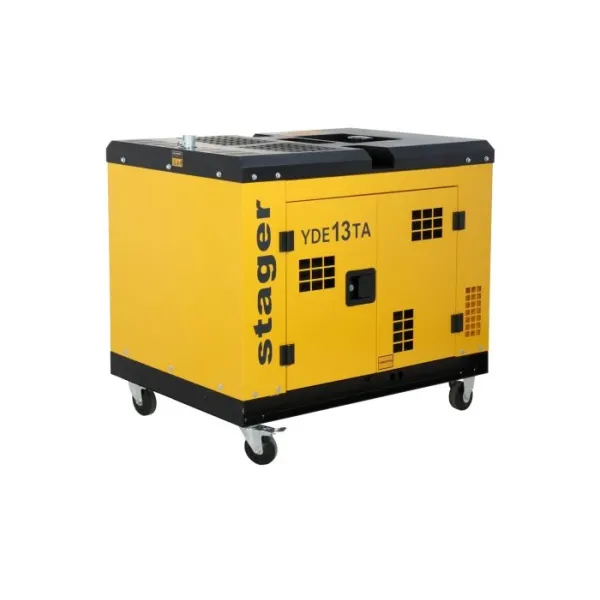

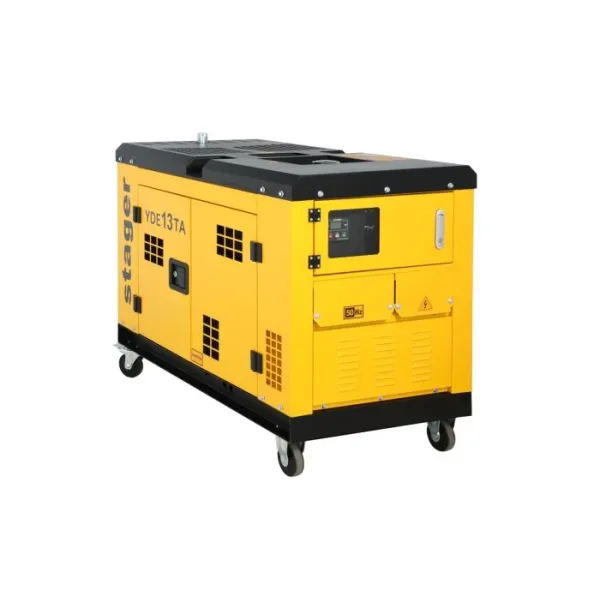

Дизелов генератор за ток Stager YDE13TA/ 10kVA

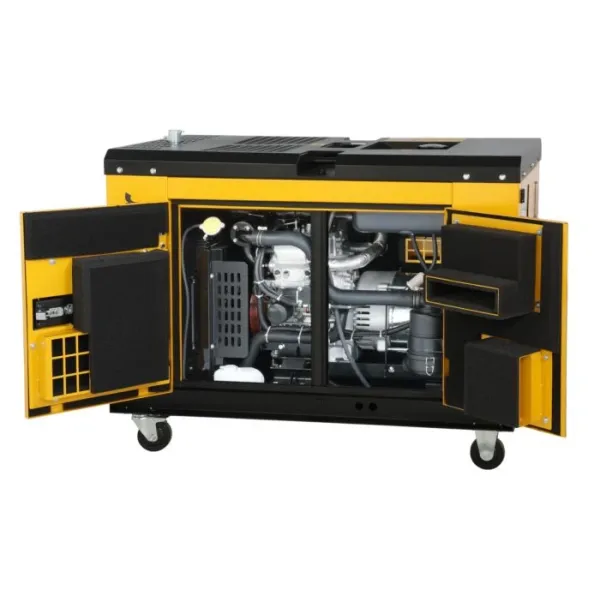

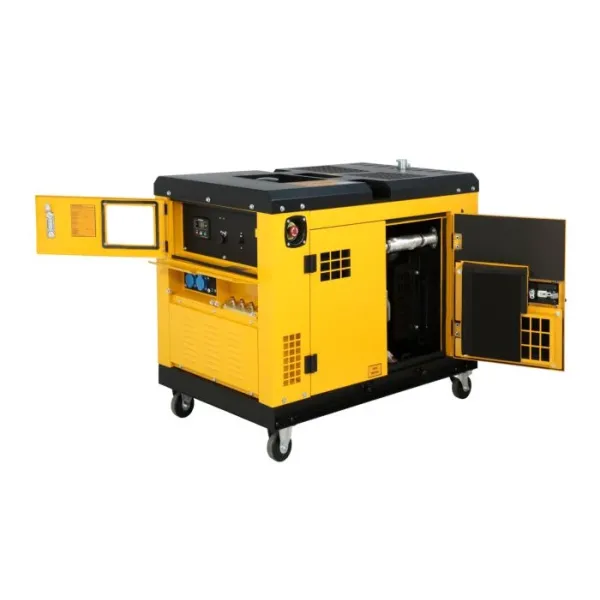

Генератора разполага с бутон за аварийно спиране, монтиран от външната страна на корпуса. Защитни капаци на електрически клеми (за ограничаване на достъпа или случайно докосване). Звукоизолиращ корпус с врати за достъп за поддръжка и ремонт. Вратите за достъп до генератора са оборудвани с гумени уплътнения. Вентилационни отвори, оборудвани със защитни решетки за предотвратяване навлизането на големи предмети в генератора. Прозорец за наблюдение на контролния панел, разположен на заключваща се врата. Контролен панел SmartGen HGM 1790. 12V стартерна батерия, държач и кабели. Електрическа инсталация, организирана с цветни кодове и номера, които улесняват интервенциите дори от разстояние. Пръстен за повдигане в горната част на корпуса. Цифров дисплей. Оборудвана с колела за транспорт;
КОНТРОЛЕН ПАНЕЛ
Панелът SmartGen HGM1790 се използва за автоматично управление и мониторинг на електрогенератора. Може да извършва ръчно стартиране/спиране на генератора, както и автоматично стартиране/спиране от разстояние. Контролният панел може да наблюдава и защитава работата на генератора, като събира и анализира неговите данни, като напрежение, ток, температура на течността, налягане на маслото и т.н., и може да показва всички възможни повреди/неизправности.
LCD екранът и сензорните бутони правят използването на панела лесно и интуитивно.
Параметрите и стойността на таймера могат да се конфигурират от предния панел или чрез USB порта (комуникация чрез софтуер на компютър).
Характеристики:
Светещ LCD дисплей, LED индикатор, сензорни бутони;
Може да измерва и показва параметрите на монофазния генератор: напрежение, ток, честота, мощност и процент на натоварване;
Измерване и показване на следните параметри на двигателя: температура, налягане на маслото, ниво на гориво, скорост, напрежение на акумулатора, брой работни часове, брой стартирания (извежда се на компютъра);
Със защита от повреда на генератора и функции за показване;
3 режима на работа: ръчен, автоматичен и стоп;
Множество сензори за температура, налягане и ниво на гориво могат да се използват директно, с дефинирани от потребителя параметри;
1 конфигурируем входен порт, който може да се настрои като цифров вход или сензор за ниво на течността;
2 фиксирани изходни релета (реле за гориво, стартово реле);
3 конфигурируеми изходни порта, които могат да бъдат зададени като изход за аларма, изход за предварително загряване или изход за контрол на празен ход;
Настройка на параметри: позволява на потребителя да променя настройките и да ги съхранява на карта с памет. Параметрите няма да бъдат загубени дори когато е изключен. Параметрите могат да се задават не само от предния панел, но и да се регулират чрез USB интерфейс с помощта на компютър;
Техническа характеристика
Генератор
Номинална мощност: 9 kVA / 9 kW
Максимална мощност: 10 kVA / 10 kW
Номинално напрежение: 230 V
Честота: 50 Hz
Номинален ток: 39,1 A
Фактор на мощността (cos Φ): 1.0
Номинална скорост: 3000 об./мин
Обем на резервоара за гориво: 25л
Живот на батерията: 12 часа
Ниво на шум @7m: 74 dB
Степен на защита: IP23
Размери (ДхШхВ): 1200х650х760 мм
Тегло нето: 278 кг
Контролен панел: SMARTGEN HGM 1790
Тип структура: Безшумен
Тип на възбуждане: Самовъзбуждане при постоянно напрежение (AVR)
Метод на свързване: трансмисия с твърдо свързване
МОТОР
Модел на двигателя: YD2V80
Тип двигател: Дизелов двигател, 4-тактов, 2-цилиндров V-образен, водно охлаждане
Номинална мощност @3000rpm: 12 kW
Диаметър на отвора x ход: 80x79 мм
Обем на цилиндъра: 0,749 л
Съотношение на компресия: 23:1
Капацитет на маслената баня: 3л
Тип масло: PRO 10W-30
Тип на аспирация: Естествено аспириран
Тип на впръскване: Директно впръскване
Разход на гориво: ~340 g/kW*h (~3.6 L/h)
Охладителна система
Обем на охлаждащата течност на двигателя: 3.2 L
Капацитет на охлаждащата течност (с радиатора): 3.5 L
Система за пускане
Тип старт: Електрически
Мощност на електродвигателя: 1,4 kW
Стартово напрежение: 12 V
Капацитет на батерията: 36 Ah, 12 V
Контролен панел:
Захранващо напрежение: 8 ~ 35 Vdc
Консумирана мощност: < 1,2 W (режим на готовност: ≤ 0,5 W)
Работна температура: (-30 ~ +80)ºC
Входно напрежение на алтернатора: 15Vac ~ 360Vac (ph-N)
Честота на алтернатора: 50/60 Hz
AC система: 1P2W
Напрежение на сензора за скорост: 1.0 V – 24.0 V (RMS)
Честота на сензора за скорост: 10000 Hz (макс.)
Стартово изходно реле: 1A 28Vdc при захранване B+
Изходно реле за гориво: 1A 28Vdc при захранване B+
Изходни релета: 5
Програмируем цифров вход: 1
Аналогов вход: 1
Степен на защита: IP55
Откриване и показване на kW/A: ДА
Програмируем интерфейс: USB
